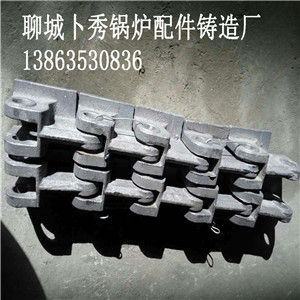

链条炉排是一种机械化燃煤设备,它在工业锅炉中历史悠久、结构可靠、运行稳定,获得了广泛的应用。 链条炉排有下列三种结构形式 1.横梁式炉排 横梁式炉排适用于蒸发量 20~40t/h 甚至更大的锅炉。 其结构与链带式炉排的主要区别在于采用了许多刚性较大的横梁。炉排片装在横梁的相应槽内,横梁固定在传动链条上。传动链条一般是两条(当炉排很宽时,可装置多条),由装在前轴(主动轴)上的链轮带动。 横梁式炉排的优点是:结构刚性大,炉排片受热不受力,而横梁和链条受力不受热,比较安全耐用;炉排面积可以较大,阻力小而风量分布均匀;运行中漏煤、漏风量少。缺点是:结构笨重,金属耗量多,约是链带式炉排的2.7倍;制造和安装要求高;受热不均时,横梁易出现扭曲、跑偏等故障 ![]() |
